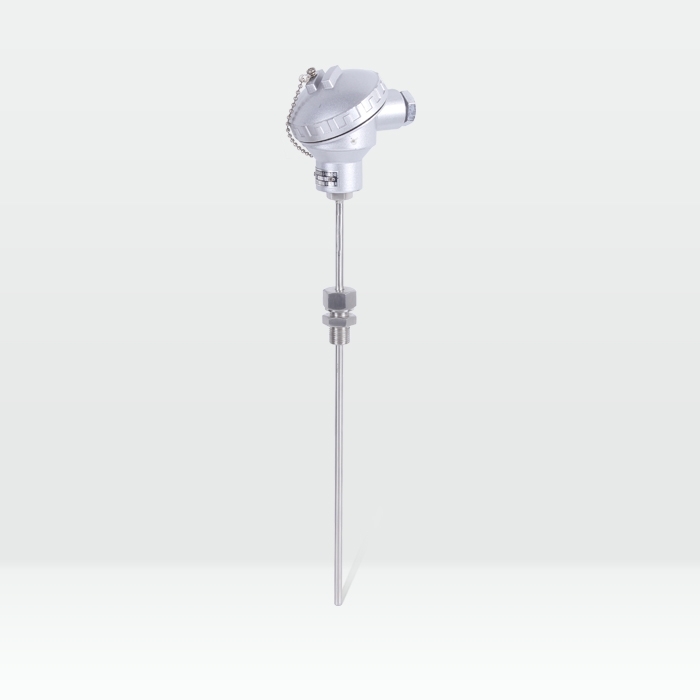

![可动卡套螺纹式铠装热电阻](/uploads/allimg/c180613/152XT1AW260-191C.jpg) |
工作原理/working principle-----------------------------------------------------------◆◆
|
在温度作用下热电阻丝的电阻随之变化而变化。显示仪表将会指示出热电阻产生的电阻值所对应的温度值。 |
产品特点/Product features-----------------------------------------------------------◆◆
|
1、热响应时间少,减少动态误差; |
2、可弯曲安装使用; |
3、测量范围大; |
4、机械强度高,耐压性能好。 |
|
产品结构/Product structure----------------------------------------------------------◆◆
|
★铠装热电阻的结构 |
铠装热电阻的结构,除五部中的测温元件、绝缘材料、保护套管三部分构成铠材整体以外,其余与常规热电阻的结构相同。 |
|
铠材(测温元件、绝缘材料 、保护套管):测温元件对热电阻来说是感温元件及其内引线;各热电阻引线之间,及其与保护套管之间用氧化接作绝缘材料;用金属管保护绝缘材料和测温元件。铠材工艺使测温元件、绝缘材料、保护套管三者成为一个不可拆卸的可挠的紧密实体,铠材是制造铠装热电阻的基体材料, 铠材不能直接用于测温,必须制作测量端和简易接线端后方可作为基型铠装热电阻使用。 |
![可动卡套螺纹式铠装热电阻产品结构](/uploads/allimg/c180613/152XT1BX10-2D94.jpg) |
|
![可动卡套螺纹式铠装热电阻产品结构](/uploads/allimg/c180613/152XT1C3E60-32925.jpg) |
|
★铠装热电阻材料结构形式 |
![可动卡套螺纹式铠装热电阻材料结构](/uploads/allimg/c180613/152XT1CY3F-41252.jpg) |
单支铠装热电偶截面结构 |
双支铠装热电偶截面结构 |
|
|
技术指标/Technical indicators--------------------------------------------------------◆◆
|
★直径及相关参数 |
套管外径 |
8.0 |
6.0 |
5.0 |
4.0 |
3.0 |
套管材质 |
套管壁厚 |
0.8~1.2 |
0.6~0.9 |
0.5~0.8 |
0.4~0.6 |
0.3~0.45 |
热电阻元件 |
引线直径 |
0.7~0.8 |
0.7~0.8 |
0.6~0.7 |
0.5~0.6 |
0.45~0.55 |
不锈钢 |
|
|
★温度测量范围和允许误差 |
型号 |
分度号 |
测温范围℃ |
精度等级 |
允许偏差△t℃ |
WZPK |
Pt100 |
-200~500 |
A级 |
-200~650℃时允差 ±(0.15+0.002|t|) |
B级 |
-200~800℃时允差 ±(0.30+0.005|t|) |
|
|
★公称压力 |
一般是指在常温下,保护管所能承受的静态外压而不破裂,试验压力一般采用公称压力的 1.5 倍。实际上,允许公称压力以仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。 |
|
★热晌应时间 |
在温度出现阶跃变化时,热电阻的输出变化至相当于该阶跃变化的50% ,所需的时间,称为热响应时间用τ0.5表示。 |
|
★热电阻绝缘电阻 |
常温绝缘电阻的试验电压可取直流10~100V任意值,环境温度在15~35℃范围内,相对湿度应不大于80%;常温绝缘电阻值应不小100MΩ。 |
长度不足1米时,绝缘电阻按1米的标准要求; |
由于高温绝缘较低,漏电对信号干扰较大,要求在变送或显示仪表上应有输入/输出隔离措施。 |
|
|
★热电阻允许通过电流 |
通过铠装热电阻的测量电流******不超过5mA 。 |
|
★最小置入深度 |
铠装热电阻的最小置入深度比装配热电阻要小些,铠装热电阻套管置入介质的深度一般应大于75mm或10倍套管直径,两者取大值;使用薄膜元件的铠装铂热电阻,其最小置入深度也不应小于20mm 。 |
测温元件选型说明/Selection of temperature measuring element---------------------◆◆
|
类别 |
标记 |
分度号 |
材质 |
测温范围℃ |
性能特点 |
新 |
旧 |
优点 |
缺点 |
热电偶 |
K |
N |
K |
镍铬-镍硅 |
-40~1200 |
热电势线性好,稳定性好,抗氧化性好,是使用最广泛的测温元件 |
不适用于还原气氛,受时效变化和短程有序结构变化影响 |
N |
M |
N |
镍铬硅-镍硅 |
-40~1250 |
具备K型热电偶全部优点,短程有序结构变化影响小 |
不适用还原性气氛,受时效变化影响 |
E |
E |
E |
镍铬-康铜 |
-40~900 |
在现有热电偶中,热电势率最高,灵敏度高,两级非磁性 |
不适用于还原性气氛,热导率低,具有微滞后现象 |
J |
F |
J |
铁-康铜 |
-40~750 |
可用于还原性气氛,热电势较K高 |
铁易生锈,热电特性漂移大 |
T |
C |
T |
铜-康铜 |
-40~350 |
可用于还原性气氛,热电势线性好,低温特性好。稳定性好 |
使用温度低,正极铜易氧化,热传导误差大 |
S |
P |
S |
铂铑10-铂 |
0~1600 |
适用于氧化性气氛,在真空中可短时使用。精度高、稳定性好不受时效变化影响,抗氧化、耐化学腐蚀,可作标准热电偶 |
不适用于还原性气氛(尤其是H2、金属蒸气)和真空环境,价格高,灵敏度低,热电动势的线性不好 |
B |
R |
B |
铂铑30-铂铑6 |
600~1700 |
适用于1000℃以上,热电势较小,可不用补偿导线,抗氧化耐化学腐蚀 |
不能用于600℃以下,灵敏度低,热电势的线性不好 |
|
产品选型/product selection-----------------------------------------------------------◆◆
|
![可动卡套螺纹式铠装热电阻选型](/uploads/allimg/c180613/152XT1D435F-53333.jpg) ![可动卡套螺纹式铠装热电阻选型](/uploads/allimg/c180613/152XT1D95210-622O.jpg) |
型号规格/type specification-----------------------------------------------------------◆◆
|
型号 |
分度号 |
测温范围 |
精度等级 |
直径 |
![卡套螺纹式铠装热电阻型号规格](/uploads/allimg/c180613/152XT1E51J0-G462.jpg) |
WZPK-303 |
Pt100 |
-200~500 |
A级或B级 |
φ3 |
WZPK-304 |
φ4 |
WZPK-305 |
φ5 |
WZPK-306 |
φ6 |
WZPK-333 |
φ3 |
![卡套螺纹式铠装热电阻型号规格](/uploads/allimg/c180613/152XT1F062Z-V254.jpg) |
WZPK-334 |
φ4 |
WZPK-335 |
φ5 |
WZPK-336 |
φ6 |
WZPK-363 |
φ3 |
![可动卡套螺纹式铠装热电阻型号规格](/uploads/allimg/c180613/152XT1F59310-b041.jpg) |
WZPK-364 |
φ4 |
WZPK-365 |
φ5 |
WZPK-366 |
φ6 |
WZPK-373 |
φ3 |
![可动卡套螺纹式铠装热电阻型号规格](/uploads/allimg/c180613/152XT1G1G10-101396.jpg) |
WZPK-374 |
φ4 |
WZPK-375 |
φ5 |
WZPK-376 |
φ6 |
|
信号类型/Signal type------------------------------------------------------------------◆◆
|
根据传输距离、二次仪表需求,可以确定产品的信号输出类型 |
![可动卡套螺纹式铠装热电阻信号类型](/uploads/allimg/c180613/152XT1GA240-11VZ.jpg) |
安装方式/Installation requirements--------------------------------------------------◆◆
|
![可动卡套螺纹式铠装热电阻安装](/uploads/allimg/c180613/152XT1I012F-129415.jpg) ![可动卡套螺纹式铠装热电阻安装](/uploads/allimg/c180613/152XT1I6210-13b46.jpg) ![可动卡套螺纹式铠装热电阻安装](/uploads/allimg/c180613/152XT1J1F30-14O47.jpg)
|
|
