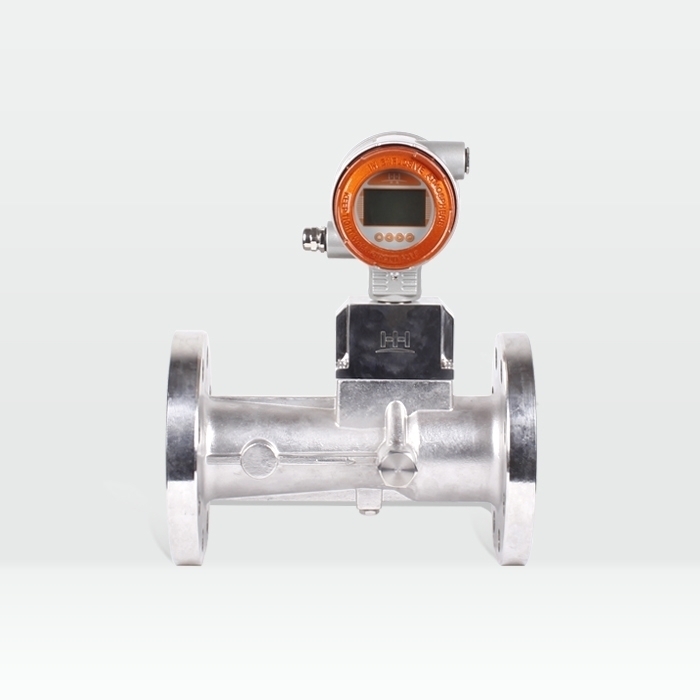

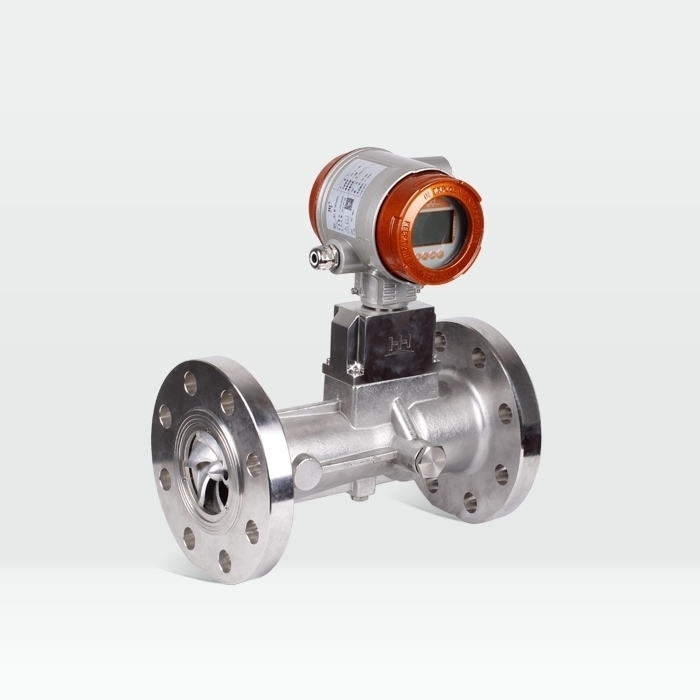

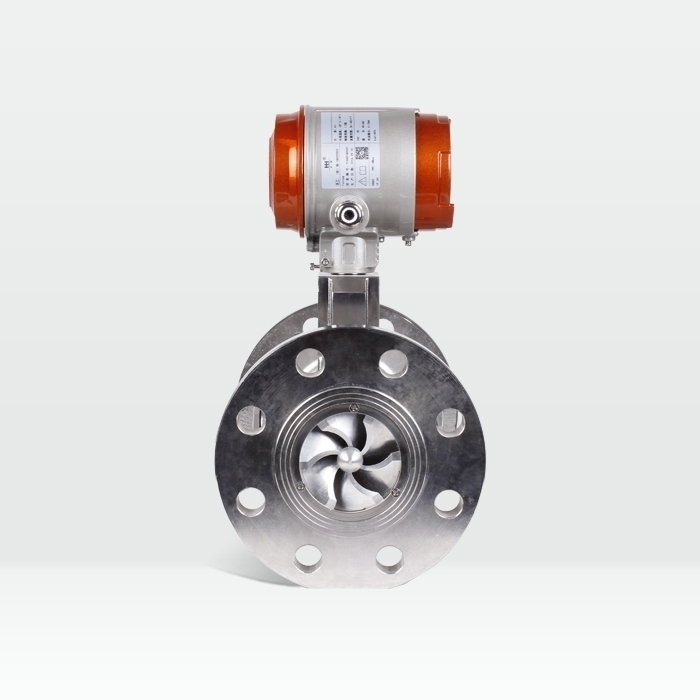

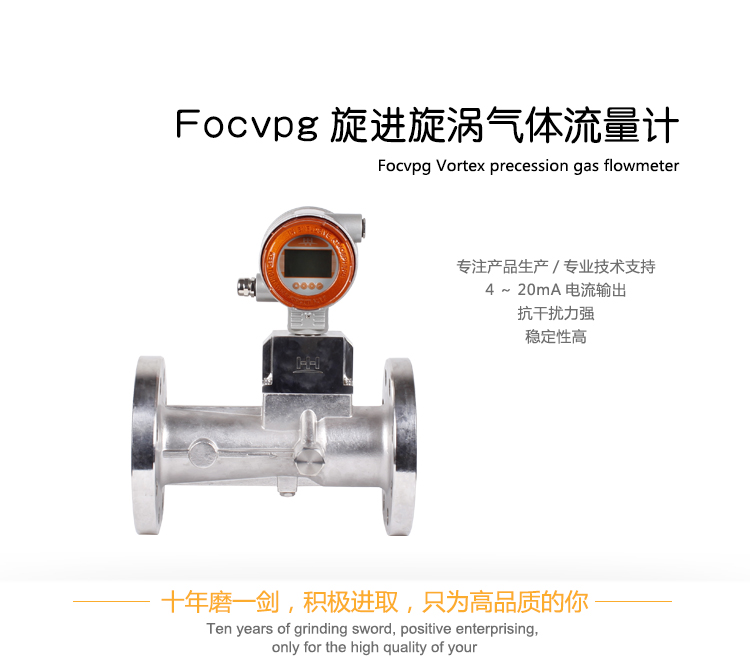

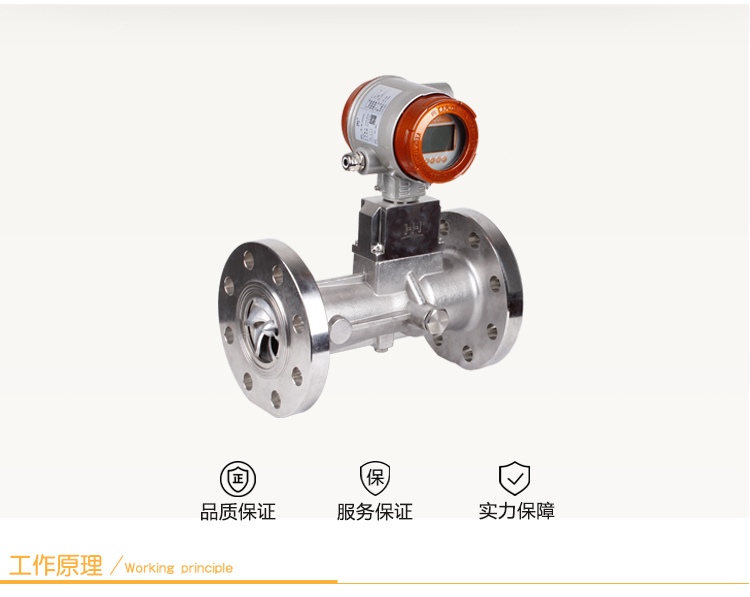

![旋进旋涡气体流量计](/uploads/allimg/c180612/152W9319125O0-1F06.jpg) ![旋进旋涡气体流量计](/uploads/allimg/c180612/152W93192120P-24311.jpg) |
HLUX系列智能旋进旋涡气体流量计采用******微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体、液体计量。 |
![旋进旋涡气体流量计产品特点](/uploads/allimg/c180612/152W93192A360-3B96.jpg) |
|
1、内置式压力、温度、流量传感器具备多种补偿方式可供用户选择,安全性能高,结构紧凑,外形美观。 |
2、就地显示温度、压力、瞬时流量和累积总量。 |
3、采用新型信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振动所产生的干扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性。 |
4、特有时间显示及实时数据存储之功能,无论什么情况,都能保证内部数据不会丢失,可******性保存。 |
5、整机功耗极低,能凭内部电池长期供电运行,是理想的无需外电源就地显示仪表。 |
6、防盗功能可靠,具有密码保护,防止参数改动。 |
7、具备两线制和三线制4~20mA标准电流信号输出,脉冲输出和RS485接口。36.2-2010有关规定。隔爆型防爆标志为ExdⅡCT6。 |
本系列产品执行国家JJG198-94《速度式流量计检定规程》Q/320831AHH003-2004《HLUX系列智能旋进旋涡气体流量计》企业标准。 |
本系列产品经*********仪器仪表防爆安全监督部(NEPSI)检定认可,符合国家标准GB3836.1-2010、GB38 |
|

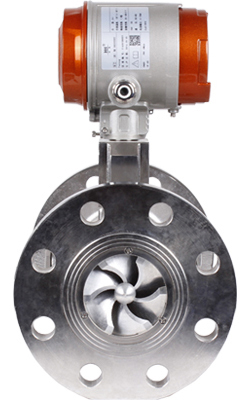

![旋进旋涡气体流量计产品特点](/uploads/allimg/c180612/152W93193150-43A3.jpg) |
|
![旋进旋涡气体流量计产品参数](/uploads/allimg/c180612/152W93193I260-5F57.jpg) |
1.标准状态条件:P=101.325kPa,T=293.15K |
2.使用条件: |
环境温度:-30~+60℃ |
介质温度:-20~+80℃ |
相对温度:5%~95% 大气压力:86KPa~106KPa |
3、流量计规格、基本参数和性能指标(见表) |
铝合金壳体旋进流量计流量范围 |
不锈钢壳体旋进流量计流量范围 |
型号规格 |
公称通径DN(mm) |
流量范围(m3/h) |
型号规格 |
公称通径DN(mm) |
流量范围(m3/h) |
HLUX-20 |
20 |
2.0-15.0 |
HLUX-20 |
20 |
2.0-15.0 |
HLUX-25 |
25 |
2.5-30.0 |
HLUX-25 |
25 |
2.5-30.0 |
HLUX-32 |
32 |
4.5-60.0 |
HLUX-32 |
32 |
4.5-60.0 |
HLUX-50 |
50 |
10.0-150.0 |
HLUX-50 |
50 |
10.0-150.0 |
HLUX-80 |
80 |
28.0-400.0 |
HLUX-80 |
80 |
28.0-400.0 |
HLUX-100 |
100 |
50.0-800.0 |
HLUX-100 |
100 |
50.0-800.0 |
HLUX-150 |
150 |
150.0-2250.0 |
HLUX-150 |
150 |
150.0-2250.0 |
HLUX-200 |
200 |
360.0-3600.0 |
HLUX-200 |
200 |
360.0-3600.0 |
该流量范围为产品出厂检定的流量范围(常温、常压下介质为空气,密度为1.205kg/m3);同时压力的增大,流量范围也随之增大。 |
4.电气性能指标 |
工作电源:外电源:+24VDC |
内电源:3.6V锂电池; |
整机功耗:外电源,<1W |
内电源:<0.3mW, |
输出方式:脉冲信号 |
4~20mA电池信号:对应流量0~Qmax,20mA对应流量可由用户自己设 定。 |
RS485通讯:可传输瞬时流量、累积流量、压力和温度参数。 |
|
![旋进旋涡气体流量计产品外形尺寸](/uploads/allimg/c180612/152W9319422230-A604.jpg) |

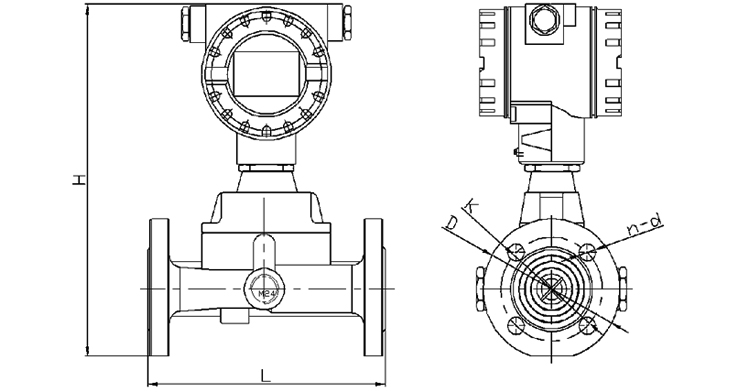

1、铝合金壳体旋进流量外表尺寸
铝合金壳体旋进流量计外形及安装尺寸表 |
公称通径 DN(mm) |
压 力 等 级 (PN) |
安装总长度 L(mm) |
安装总高度 H(mm) |
法兰外径 D(mm) |
螺栓孔中心 圆直径 K(mm) |
螺栓孔数量 n 螺栓孔直径 d |
20 |
1.6MPa |
160 |
410 |
105 |
75 |
4-Φ14 |
25 |
1.6MPa |
180 |
420 |
115 |
85 |
4-Φ14 |
32 |
1.6MPa |
200 |
430 |
140 |
100 |
4-Φ18 |
50 |
1.6MPa |
232 |
440 |
165 |
125 |
4-Φ18 |
80 |
1.6MPa |
330 |
490 |
200 |
160 |
8-Φ18 |
100 |
1.6MPa |
413 |
510 |
220 |
180 |
8-Φ18 |
150 |
1.6MPa |
575 |
560 |
285 |
240 |
8-Φ22 |
200 |
1.6MPa |
700 |
620 |
340 |
295 |
12-Φ22 |
注:1、上表所有数据仅基于标准型旋进流量计; 2、与表中不同的压力和口径为特殊规格,特殊说明; 3、以上尺寸执行HG20593-2009法兰标准,特殊说明; |

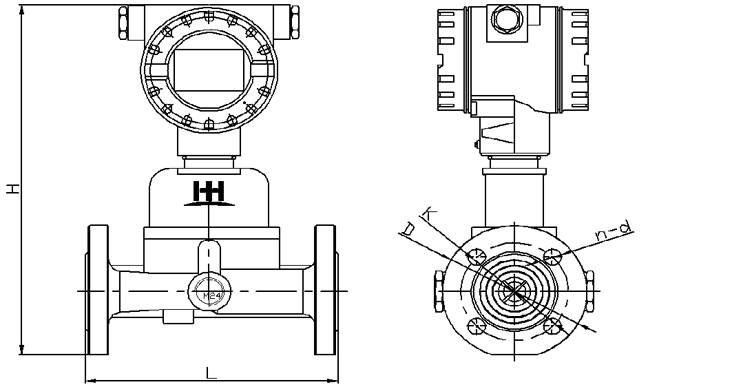

2.不锈钢壳体旋进流量计外形尺寸![旋进旋涡气体流量计产品外形尺寸](/uploads/allimg/c180612/152W931b21630-S329.jpg)
不锈钢壳体旋进流量计外形尺寸 |
公称通径 DN(mm) |
压 力 等 级 (PN) |
安装总长度 L(mm) |
安装总高度 H(mm) |
法兰外径 D(mm) |
螺栓孔中心 圆直径 K(mm) |
螺栓孔数量 n 螺栓孔直径 d |
20 |
4.0MPa |
200 |
300 |
105 |
75 |
4-Φ14 |
25 |
4.0MPa |
200 |
300 |
115 |
85 |
4-Φ14 |
32 |
4.0MPa |
200 |
360 |
140 |
100 |
4-Φ18 |
50 |
4.0MPa |
230 |
370 |
165 |
125 |
4-Φ18 |
50 |
6.3MPa |
240 |
390 |
180 |
135 |
4-Φ22 |
80 |
1.6MPa |
330 |
420 |
200 |
160 |
8-Φ18 |
80 |
6.3MPa |
330 |
430 |
215 |
170 |
8-Φ22 |
100 |
1.6MPa |
410 |
485 |
220 |
180 |
8-Φ18 |
150 |
1.6MPa |
570 |
510 |
285 |
240 |
8-Φ22 |
200 |
1.6MPa |
700 |
570 |
340 |
295 |
12-Φ22 |
注:1、上表所有数据仅基于标准型旋进流量计; 2、与表中不同的压力和口径为特殊规格,特殊说明; 3、法兰执行标准HG20593-2009,特殊说明; |

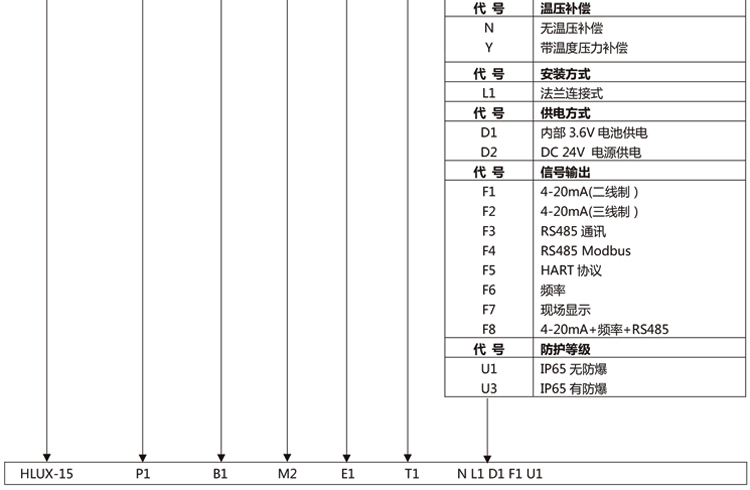

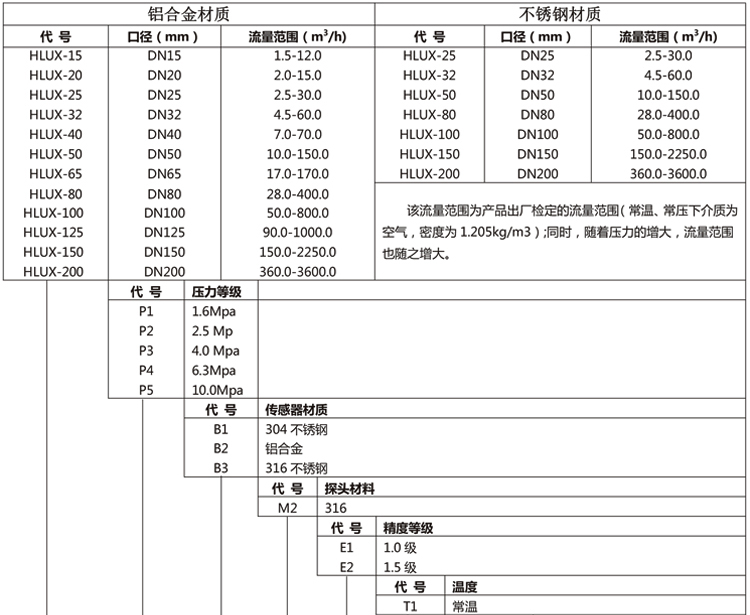

![旋进旋涡气体流量计产品选型](/uploads/allimg/c180612/152W931bO4F-96447.jpg) |
![旋进旋涡气体流量计产品选型](/uploads/allimg/c180612/152W931c291P-10XH.jpg) ![旋进旋涡气体流量计产品选型](/uploads/allimg/c180612/152W9320052420-11J92.jpg)
|
![旋进旋涡气体流量计产品功能](/uploads/allimg/c180612/152W932010U30-12Z43.jpg)
|
1)0.8~3KHz等精度测频; |
2)4-20mA输出; |
3)上下限报警输出,其监控的参数、高低报警和电平输出方式可根据需要设置; |
4)三路12位AD输入(温度、压力、电池电压); |
5)0~1000Hz频率输出; |
6)累积流量可记录; |
7)整机平均功耗450μA。 |
|
![旋进旋涡气体流量计接线指南](/uploads/allimg/c180612/152W932015GF-13J38.jpg) |

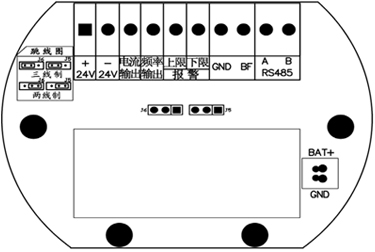

跳线版![旋进旋涡气体流量计接线指南](/uploads/allimg/c180612/152W9320204110-142N4.jpg) |

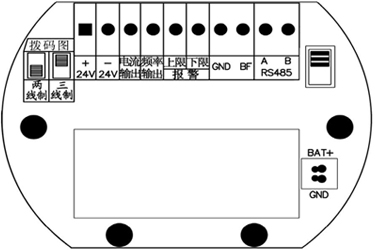

拨码版![旋进旋涡气体流量计接线指南](/uploads/allimg/c180612/152W9320250Z-153L3.jpg) |
|
接线端子含义如下:
+24V |
24V 电源输入(正) |
-24V |
24V 电源输入(负) |
电流输出 |
4 ~ 20mA 输出 |
频率输出 |
24V 脉冲输出 |
(报警)上限 |
上限报警输出 |
(报警)下限 |
下限报警输出 |
GND |
3V脉冲输出地 |
BF |
3V 脉冲输出 |
RS485 A |
485 通讯线(A+) |
RS485 B |
485 通讯线(B+) |
|

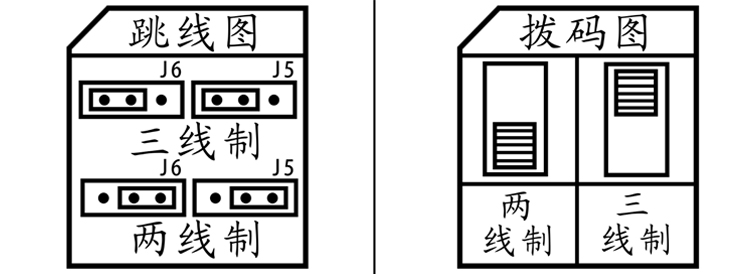

跳线(拨码)图
三线制时,J5、J6 跳线帽都跳到左边 |
三线制时,如图,拨码拨到上端 |
两线制时,J5、J6 跳线帽都跳到右边 |
两线制时,如图,拨码拨到下端 |
|

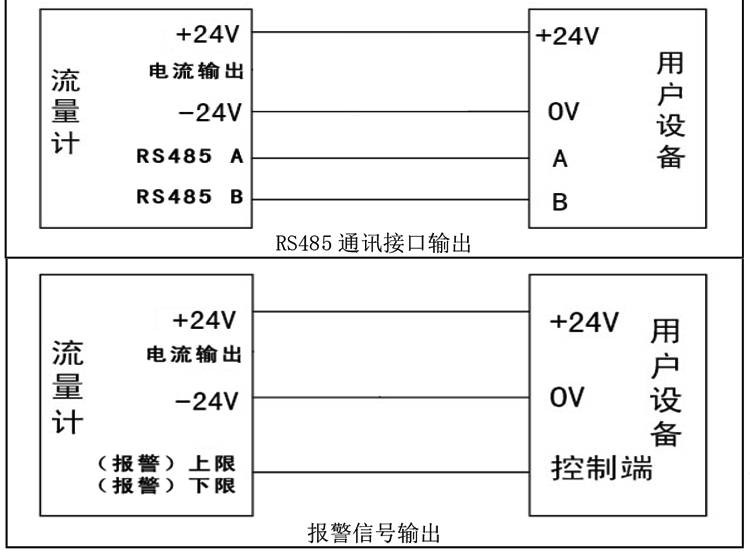

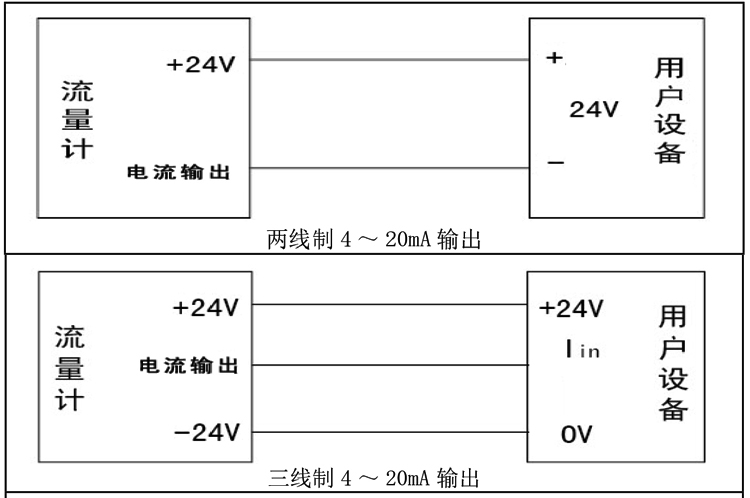

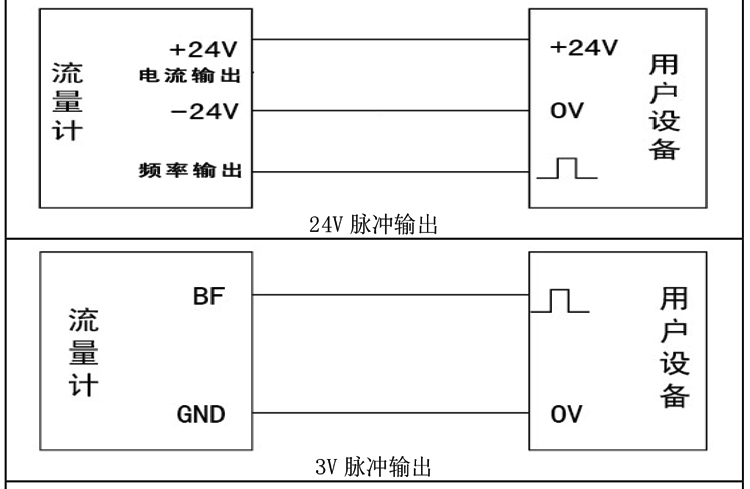

接线示意图
![旋进旋涡气体流量计接线指南](/uploads/allimg/c180612/152W9320355960-1NF5.jpg) ![旋进旋涡气体流量计接线指南](/uploads/allimg/c180612/152W93204111F-1R5P.jpg) ![旋进旋涡气体流量计接线指南](/uploads/allimg/c180612/152W93204B560-192I7.jpg)
|
![旋进旋涡气体流量计安装要求](/uploads/allimg/c180612/152W9320523360-2050J.jpg) |
1、流量计应根据流向标志安装。 |
2、流量计可水平、垂直或任意角度倾斜安装。 |

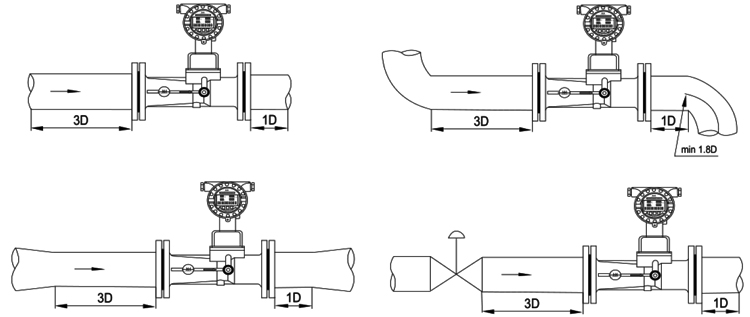

3、上下游直管段要求见图1 |
4、被测介质内除含有较大颗粒或较长纤维性杂质外,一般无需安装过滤器。 |
5、流量计周围不应有强外磁场干扰及强烈的机械振动。 |
6、流量计必须可靠接地。 |
![旋进旋涡气体流量计安装要求](/uploads/allimg/c180612/152W93205G0-21V09.jpg) |
![旋进旋涡气体流量计常见故障及解决方法](/uploads/allimg/c180612/152W932062CF-223K9.jpg) |
1.在运行过程中若发生流量计显示值与实际流量示值不符合时,应首先检查用户的管道系统是否符合流量计的安装要求。 |
2.故障排除见表 |
|
故障现象 |
可能原因 |
排除方法 |
接通外电源后无输出信号 |
1.管道无介质流量或流量低于始动流量 |
1.提高介质流量,使其满足流量要求 |
2.检查电源与输出线连接是否正确 |
2.正确接线 |
3.前置放大器损坏(积算仪不计数,瞬时值为“0”) |
3.更换前置放大器 |
无流量时流量计有流量显示 |
1.流量计接地不良及强电和其它地线接线受干扰 |
1.正确接好地线,排除干扰 |
2.放大器灵敏度过高或产生自激 |
2.更换前置放大器 |
3.供电电源不稳,滤波不良及其他电气干扰 |
3.修理、更换供电电源,排除干扰 |
瞬时流量示值显示不稳定 |
1.放大器灵敏过高或过低,有多计、漏计脉冲现象 |
1.更换前置放大器 |
2.流量计叶轮转速不稳定 |
2.对叶轮重新安装或排除脏物 |
3.接地不良 |
3.检查接地线路,使之正常 |
累积流量示值和实际量 不符合 |
1.流量计仪表系数输入不正确 |
1.重新标定后输入正确的仪表系数 |
2.用户正常流量低于或高于选用流量计的正常流量范围 |
2.调速管道流量使其正常或选用合适的规格 |
3.流量计本身超差 |
3.重新标定 |
转换显示 不正常 |
转换按键接触不良 |
更换按键 |
睡眠唤醒或换上新电池出现列机 |
上电复位电路不正常或振动电路不起振 |
重新电池(需取出后延时5秒后重装) |
|
|
|
|
|
